Ovládání

Pozor

Před spuštěním stahování dat je nutné nastavit projektu EPSG:5514
Jak?

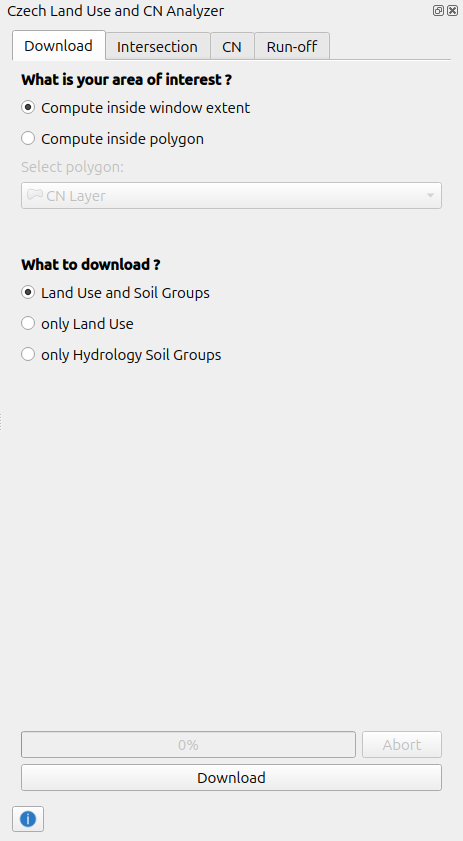

Záložka Stahování dat (Download)

• Nejprve je nutné vybrat zájmové území pro stažení dat

  • Pro stažení dat ve výřezu obrazovky vyberte možnost Compute inside window extent
  • Pro stažení dat uvnitř polygonu vyberte možnost Compute inside polygon
    • Tato akce umožní vybrat polygn z projektu v rozbalovacím okně níže

• Dále je možné vybrat jaká data stáhnout

  • Pro stažení dat využití území i dat hydrologických skupin půd vyberte Land Use and Soil Groups
  • Pro stažení pouze dat využití území vyberte only Land Use
  • Pro stažení pouze dat hydrologických skupin půd vyberte only Hydrology Soil Groups

• Pro zahájení stahování klikněte na tlačítko Download

• Pro zastavení procesu stahování klikněte na tlačítko Abort

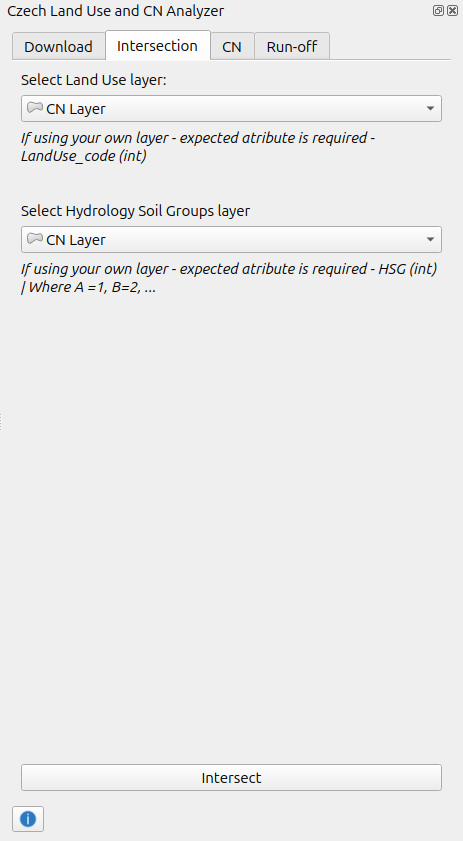

Záložka Propojení vrstev (Intersection)

• V rozbalovacím okně Select Land Use layer vyberte vrstvu využití území

  • Po jejím úspěšném stažení v předchozí záložce se do rozbalovacího okna nastaví sama
  • Pokud chcete použít vrstvu vlastní, musí tato vrstva obsahovat atribut s názvem LandUse_code s celými čísly

• V rozbalovacím okně Select Hydrology Soil Group layer vyberte vrstvu hydrologických skupin půd

  • Po jejím úspěšném stažení v předchozí záložce se do rozbalovacího okna nastaví sama
  • Pokud chcete použít vrstvu vlastní, musí tato vrstva obsahovat atribut s názvem HSG s celými čísly, kde
    • číslo 1 zastupuje skupinu A
    • číslo 2 zastupuje skupinu B
    • číslo 3 zastupuje skupinu C
    • číslo 4 zastupuje skupinu D
    • číslo 0 zastupuje skupinu vodní plochy

• Zahajte propojení vrstev tlačítkem Intersect

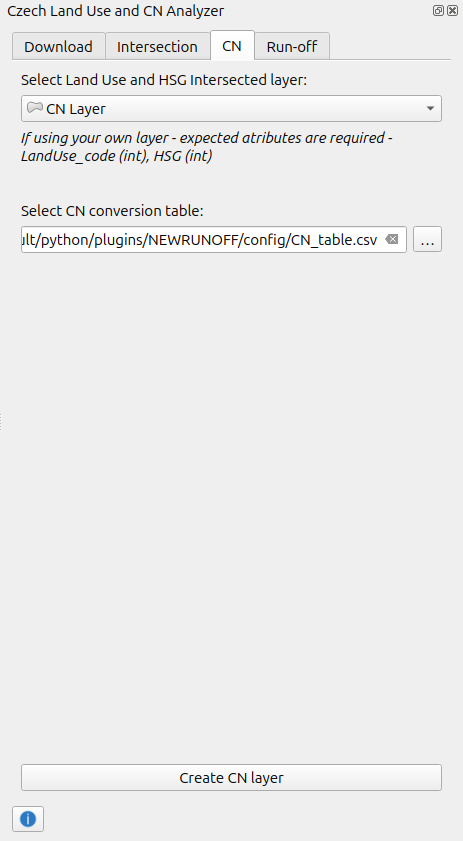

Záložka Tvorby CN vrstvy (CN)

• V rozbalovacím okně Select Land Use and HSF Intersected layer vyberte vrstvu využití území propojenou s vrstvou hydrologických skupin půd.

  • Po jejím úspěšném propojení v předchozí záložce se do rozbalovacího okna nastaví sama
  • Pokud chcete použít vrstvu vlastní, musí tato vrstva obsahovat atribut s názvem LandUse_code s celými čísly a atribut s názvem HSG s celými čísly.

• Řádek níže obsahuje cestu k CSV tabulce konverze CN hodnot

• Pro výběr úmístění vlastní CSV tabulky klikněte na ikonu tří teček vedle tohoto řádku
• Pro vytvoření CN vrstvy klikněte na tlačítko Create CN layer

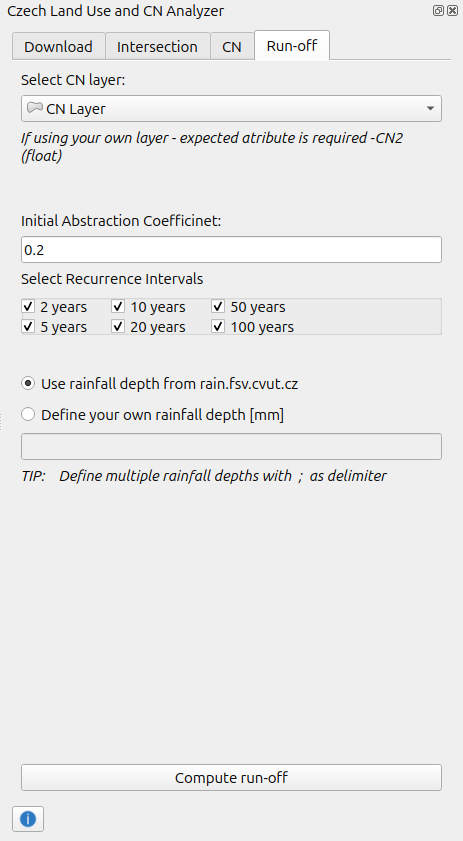

Záložka Výpočtu objemu přímého odtoku (Run-off)

• V rozbalovacím okně Select CN layer vyberte vrstvu CN

  • Po jejím úspěšném získání v předchozí záložce se do rozbalovacího okna nastaví sama
  • Pokud chcete použít vrstvuu vlastní, musí tato vrstva obsahovat atribut s názvem CN2 s desítkovými čísly
    • může a nemusí obsahovat atribut s názvem CN3 s desítkovými čísly

• Níže v poli Inital Abstraction Coefficient můžete vložit vlastní hodnotu poměrového koeficientu počáteční ztráty.

  • Ten je možný volit v rozmezí 0.1 - 0.3

• Pokud si přejete vypočíst objemy přímých odtoků z návrhových výšek úhrnů ze služby rain.fsv.cvut.cz pro různé doby opakování vyberte možnost Use rainfall depth from rain.fsv.cvut.cz

  • Následně si vyberte požadované doby opakování zasškrtávacími tlačítky výše Select Recurrence Intervals

• Pokud si přejete vypočíst objemy přímých odtoků z vlastních návrhových výšek úhrnů zaškrtněte možnost Define your own rainfall depth [mm]

  • Následně vepište takovou hodnot v milimetrech do pole níže
    • Pokud si přejete provést výpočet pro více návrhových výšek úhrnů najdenou, odělte je v tomto poli středníkem ;

• Proces spustíte tlačítkem Compute run-off
